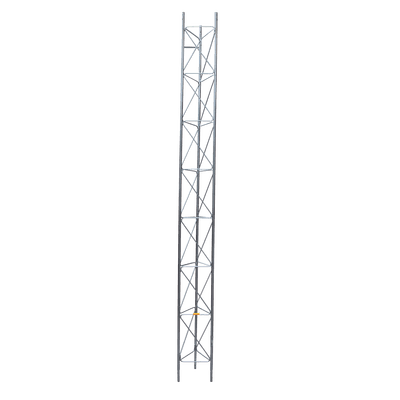

Tramo de Torre Arriostrada / 3 m (9.8 ft) x 30 cm / Galvanizado por Inmersión / Resistencia Viento 200 km/h / Carga 200 kg / Acero A-36 / Zonas Húmedas
Características
- Fabricación CNC para precisión dimensional en cada tramo
- Tornillería incluida para instalación inmediata sin aditamentos
- Acero A-36 anticorrosivo con galvanizado por inmersión en caliente
- Semiflecha zig-zag redondo 5/16' para estabilidad estructural
- Tubo industrial 7/8' calibre 18 con niple de 10 cm de conexión
- Evaluación de ingeniería recomendada para carga máxima según aplicación
- ver más
Modelo: STZ-30G
Marca: SYSCOM TOWERS
Q 2,796.25
Precio sujeto a cambios.
Descargas
¿Cómo aterrizar equipo en torre?Cimentación STZ-30Declaración de Calidad HOT DIP TRAMOSDescripción de Base de Torre SBA30/30GDescripción de Copete de Torre SCZ30/30GDescripción de Tramo de Torre STZ30/30GDesign_Considerations_Using_TIA_222_G_Form_122708R12Diagrama Instalación de Pararrayo.Diagrama Aterrizaje de Equipo en Torre con Pararrayo.Diagrama de Aterrizaje y Pararrayo en Torre Rev. 001Diagrama de Cimentación STZ-30Diagrama Diámetro de Protección de un Pararrayo KDA.Diagrama Instalación de Pararrayo y Tierra Física para TransformadorHoja de Especificaciones STZ-30G
Equipos Relacionados
Tramo de torre arriostrada diseñado para infraestructura de telecomunicaciones en zonas húmedas y ambientes con corrosión moderada. Fabricado mediante maquinaria de control numérico bajo norma ISO 9001:2015, con estructura de acero A-36 y galvanizado por inmersión en caliente conforme a NMX-H-004-SCFI-2008, ASTM A-123 e ISO-1461. Cada tramo de 3 m de longitud permite configurar torres de hasta 30 m de elevación mediante 10 tramos interconectados. La configuración arriostrada con semiflecha zig-zag proporciona resistencia a vientos de hasta 200 km/h y capacidad de carga de 200 kg por tramo, sujeta a evaluación del departamento de ingeniería según la aplicación específica.
Características Generales
- • Norma de fabricación: ISO 9001:2015
- • Galvanizado: NMX-H-004-SCFI-2008, ASTM A-123, ISO-1461
- • Resistencia al viento: 200 km/h
- • Carga máxima: 200 kg por tramo
- • Altura máxima: 30 m (10 tramos)
- • Material de estructura: Acero A-36 anticorrosivo
- • Fabricación: Máquina de control numérico (CNC)
- • Incluye tornillería para instalación
- • Recomendado para zonas húmedas y corrosión moderada
- • Evaluación de ingeniería recomendada para carga máxima
Desempeño Estructural
- Resistencia viento: 200 km/h
- Carga máxima: 200 kg por tramo
- Altura máxima: 30 m (10 tramos)
- Longitud por tramo: 3 m
- Ancho de cara: 30 cm
Especificaciones Físicas y Eléctricas
- Material estructura: Acero A-36
- Tubo industrial: 7/8' (cal. 18)
- Semiflecha (zig-zag): Redondo 5/16'
- Niple de conexión: 10 cm
- Peso: 13.5 kg
- Dimensiones: 3 m de longitud
- Galvanizado: Inmersión en caliente
Contenido del Paquete
- 1 tramo de torre arriostrada de 3 m
- Tornillería para instalación
