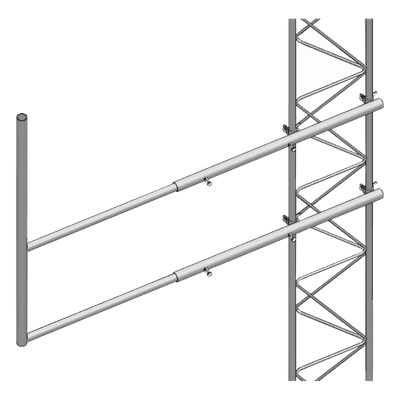

Brazo de Montaje tipo F / Acero ASTM A36 / Galvanizado Electrolítico / Extensión 74.5 cm / Peso 6.55 kg / Compatible STZ-30
Características
- Acero ASTM A36 de alta resistencia estructural para cargas pesadas
- Galvanizado electrolítico ASTM B-633 contra corrosión prolongada
- Diseño optimizado para instalación lateral de antenas omnidireccionales
- Tubo principal de 1" ced. 30 con extensión de brazo de 74.5 cm
- Brazos laterales de 25.5 cm con separación de 33.9 cm entre ellos
- Peso total de 6.55 kg para manejo e instalación simplificados
- ver más
Modelo: SBL-30
Marca: SYSCOM TOWERS
Q 1,075.51
Precio sujeto a cambios.
Descargas
Equipos Relacionados

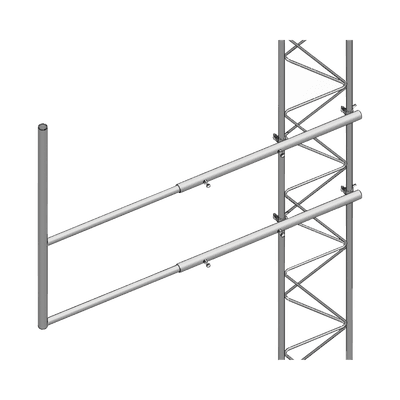

Brazo de montaje tipo 'F' diseñado para la instalación lateral de antenas omnidireccionales en torres de telecomunicaciones. Fabricado en acero ASTM A36 de alta resistencia estructural con protección de galvanizado electrolítico conforme a la norma ASTM B-633, que garantiza durabilidad en condiciones de intemperie. La estructura incorpora un tubo principal de 1' cedula 30 con extensión de brazo de 74.5 cm, complementado con brazos laterales de 3/4' cedula 30 que permiten el anclaje estable de equipos de radiofrecuencia. Su diseño mecánico está optimizado para compatibilidad con tramos STZ-30, facilitando la integración en infraestructuras de torres existentes.
Características Generales
- • Material: Acero ASTM A36 de alta resistencia
- • Protección: Galvanizado electrolítico según ASTM B-633
- • Tubo principal: Ø 1' ced. 30
- • Tubo extensión brazo: Ø 1' ced. 30, largo 74.5 cm
- • Tubo brazos laterales: Ø 3/4' ced. 30, largo 25.5 cm
- • Altura entre brazos laterales: 33.9 cm
- • Largo total: 1 m
- • Altura total: 1 m
- • Peso total: 6.55 kg
- • Compatible con tramo: STZ-30
- • Diseño optimizado para instalación lateral de antenas omnidireccionales
Especificaciones Mecánicas
Material: Acero ASTM A36
Tubo principal: Ø 1' ced. 30
Tubo extensión brazo: Ø 1' ced. 30
Tubo brazos laterales: Ø 3/4' ced. 30
Largo extensión brazo: 74.5 cm
Largo brazo lateral: 25.5 cm
Altura entre brazos laterales: 33.9 cm
Largo total: 1 m
Altura total: 1 m
Peso total: 6.55 kg
Protección y Compatibilidad
Protección superficial: Galvanizado electrolítico
Norma de galvanizado: ASTM B-633
Tramo compatible: STZ-30
Aplicación: Instalación lateral de antenas omnidireccionales
Contenido del Paquete
• Brazo tipo 'F' para tramos STZ-30
Nota: Vista isométrica incluida en documentación técnica del producto
