Protector Ethernet (100/1000 Mbps) Cat5e 100 Mbps
Características
- Protección multi-nivel con tecnología Gas-Tube + TVS
- Doble protección en modo común y diferencial
- Matriz TVS con baja capacitancia
- Tiempo de respuesta ultra rápido: 1ns
- Protección contra sobrecargas hasta 5kA
- Compatibilidad con cables Cat5e y Cat6
- ver más

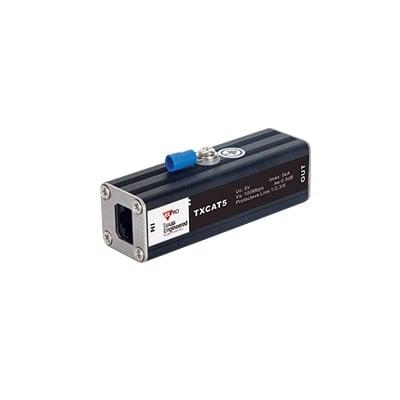

Modelo: TX-CAT5
Marca: TXPRO
Q 752.51
Precio sujeto a cambios.
Descargas
Características
- Protección multi-nivel con tecnología Gas-Tube + TVS
- Protección dual en modo común y modo diferencial
- Tecnología de matriz TVS con baja capacitancia
- Capacidad de protección multi-descarga
- Tiempo de respuesta: 1ns
- Conector RJ45
- Uso interior
- Compatible con cables Cat5e y Cat6
Especificaciones eléctricas
- Voltaje máximo de operación: 5V
- Corriente nominal de descarga (8/20µs): 3kA
- Corriente máxima de descarga (8/20µs): 5kA
- Voltaje limitante: 25V (línea-línea), 500V (línea-tierra)
- Velocidad de transmisión: 100 Mbps
- Pérdida de inserción: 0.5dB
- Pines protegidos: 1/2, 3/6
Características mecánicas
- Dimensiones: 83 × 25 × 25 mm
- Peso: 76g
- Protección: IP20
Condiciones de operación
- Temperatura de operación: -40°C a 80°C
- Humedad relativa: ≤95%
- Normas: IEC61643-1, RoHS
Diagrama
Instrucciones de instalación
- Conectar en serie entre el dispositivo protegido y el canal de transmisión de señal/alimentación
- Conectar terminal de entrada (IN) al canal de transmisión y terminal de salida (OUT) al dispositivo protegido
- Conectar el cable de tierra del SPD al barraje de tierra del sistema de protección contra rayos de la habitación o edificio
Mantenimiento
No requiere mantenimiento especial. Cuando surja un problema y se sospeche del SPD, verificar el sistema extrayendo el SPD del circuito. Si el sistema se recupera, el SPD debe considerarse dañado y debe reemplazarse inmediatamente.
