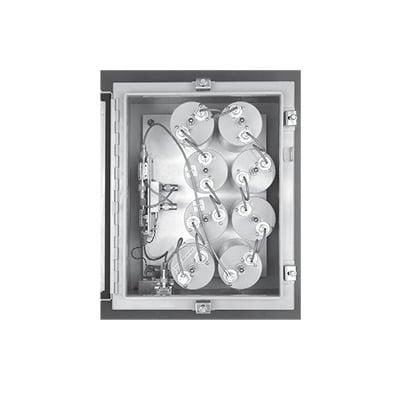

Amplificador Punta de Torre / 300-400 MHz, 8 Cav. de 4" Diam, 4 MHz Ancho-Banda, 15 dB, 13.8 Vcc. N Hembras.
Características
- 8 cavidades de 4" de diámetro
- Ganancia ajustada de 17 dB en fábrica
- Atenuación de 80 dB a 10 MHz
- Conectores N hembra estándar
- Protección contra rayos integrada
- Rango de temperatura -40°C a +70°C
- ver más
Modelo: TTPA-3548
Marca: TELEWAVE, INC
Q 335,822.26
Precio sujeto a cambios.
Características Principales
- Amplificador de Punta de Torre
- Rango de Frecuencia: 300-400 MHz
- Ganancia: 15 dB
- Número de Cavidades: 8 de 4' diámetro
- Ancho de Banda: 4 MHz
- Atenuación: 80 dB a ± 10 MHz
- Conectores: N Hembra
- Gabinete: NEMA 4
Especificaciones Eléctricas
- Rango de Frecuencia: 300-400 MHz
- Ganancia del sistema (banda simple): 17 dB (ajustado en fábrica)
- Figura de ruido (típica): 0.8 dB
- Intercepto de 3er orden (típico): +40 dBm
- Requisitos de energía: +15 VCC / 280 mA (+12 VCC opcional)
- ROE: 1.3:1
- Protección contra rayos: Supresor de impulso (Polyphaser)
- Rango de temperatura: -40°C a +70°C
Especificaciones Mecánicas
- Dimensiones (Altura x Ancho x Profundidad): 20 x 16 x 11.5 pulgadas (50.8 x 40.6 x 29.2 cm)
- Peso: 39 lb (17.7 kg)
- Acabado: Gris, recubrimiento en polvo poliéster NEMA 4
- Conectores: N Hembra
Características de Diseño
- Configuración redundante con dos dispositivos PHEMT
- Protección contra sobretensiones y voltaje inverso
- Circuitos de entrada de muy baja pérdida
- Sistema de alimentación DC con acoplamiento y desacoplamiento
- Encapsulado totalmente a prueba de intemperie
- Sistema de monitoreo de corriente DC
