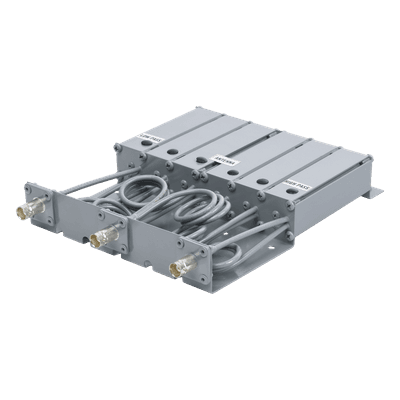

El duplexer es un dispositivo de filtrado pasivo diseñado para operaciones full duplex en la banda VHF de 160-174 MHz, permitiendo el uso simultáneo de una única antena para transmisión y recepción mediante la separación de frecuencias Tx-Rx en rangos de 5 a 8 MHz. Su arquitectura de seis cavidades con resonadores de cobre plateado y helicoidal estañado garantiza alta selectividad y estabilidad térmica con mínimo corrimiento de frecuencia. El aislamiento de 80 dB entre puertos Tx y Rx, complementado con aislamiento dieléctrico de teflón y cables conformables, asegura una atenuación efectiva de interferencias cruzadas y baja pérdida de inserción. Con una capacidad de potencia de 50 W, este equipo es apto para integración en radios móviles y sistemas repetidores donde se requiere compartir infraestructura radiante sin degradar el desempeño del enlace.

Características Generales

• Duplexer VHF de 6 cavidades sintonizadas para operación full duplex
• Rango de frecuencia: 160-174 MHz
• Potencia máxima de entrada: 50 W
• Separación requerida entre frecuencias Tx y Rx: 5-8 MHz
• Aislamiento entre puertos Tx y Rx: 80 dB
• Rechazo de banda para atenuación de señales adyacentes
• Resonadores de tubo de cobre plateado y helicoidal de cobre estañado
• Aislamiento dieléctrico de teflón para bandas VHF/UHF
• Interconexión interna con cables conformables de baja pérdida
• Mínimo corrimiento de frecuencia ante cambios de temperatura
• Conector BNC hembra para integración con sistemas de radio
• Uso en radios móviles full y estaciones repetidoras
