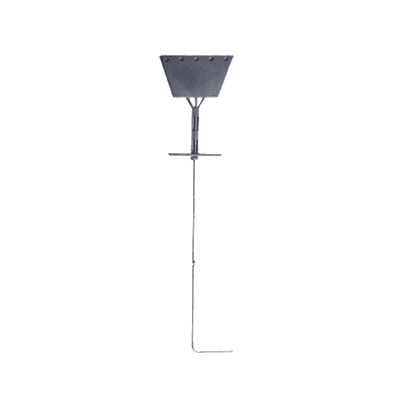

Ancla de Piso Tipo Paleta / 5 Orificios 1" / Acero ASTM A36 / Altura 210 cm / Galvanizado en Caliente / Viento 175 km/h
Características
- Carga axial de 650 kg para retención de torres de comunicaciones
- Carga lateral de 500 kg en condiciones de viento extremo
- Soldadura AWS E7018 y GMAW bajo normas de calidad estructural
- Galvanizado por inmersión en caliente para resistencia a corrosión
- 5 barrenos de 1" para fijación segura con tornillería grado máquina
- Compatible con torre STZ90G para instalación integrada
- ver más
Modelo: SAZ-90G
Marca: SYSCOM TOWERS
Q 5,702.14
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Ancla de piso tipo paleta diseñada para el anclaje estructural de torres de comunicaciones en condiciones de viento de hasta 175 km/h. Fabricada en acero ASTM A36 con soldadura AWS E7018 y proceso GMAW, garantizando integridad estructural bajo cargas axiales de 650 kg y laterales de 500 kg. El acabado de galvanizado por inmersión en caliente proporciona protección contra corrosión en instalaciones exteriores permanentes. Incluye placa de paleta de 3/4' con cinco orificios de 1' de diámetro para fijación con tornillería grado máquina o inoxidable. Compatible con torre de comunicaciones modelo STZ90G para implementación de infraestructura de telecomunicaciones.
Características Generales
- Tipo: Ancla de piso tipo paleta para torres de comunicaciones
- Material: Varilla redonda lisa de 1' y placa de paleta de 3/4'
- Acero estructural ASTM A36 con soldadura AWS E7018 y GMAW
- 5 barrenos de 1' de diámetro para anclaje
- Galvanizado por inmersión en caliente
- Diseñado para vientos de hasta 175 km/h
- Carga axial: 650 kg
- Carga lateral: 500 kg
- Altura: 210 cm
- Peso: 40.5 kg
- Tornillería grado máquina y/o inoxidable
- Elaborado bajo normas ISO 9000
- Compatible con torre STZ90G
Desempeño Estructural
- Carga axial: 650 kg
- Carga lateral: 500 kg
- Resistencia al viento: hasta 175 km/h
- Aplicación: anclaje de torres de comunicaciones
- Sistema de retención para estructuras metálicas
Físicas y Eléctricas
- Altura: 210 cm
- Peso: 40.5 kg
- Placa: 3/4'
- Redondo: 1'
- Diámetro de barrenos: 1'
- Material: Acero ASTM A36
- Soldadura: AWS E7018, tipo GMAW
- Galvanizado: inmersión en caliente
- Tornillería: grado máquina y/o inoxidable
- Tolerancia general: ±1 mm
- Medidas en milímetros, excepto indicadas
Contenido del Paquete
- Ancla de piso tipo paleta SAZ90G
