Conector SMA Hembra, Montaje Chasis en D Plano, de anillo plegable para RG-174/U.

Características

Montaje en chasis con anillo plegable
Impedancia de 50 ohms
Frecuencia operativa hasta 12.4 GHz
Pérdida de inserción 0.06 dB máximo
Rango térmico amplio -65°C a 165°C
Compatibilidad con múltiples tipos de cable
ver más

Modelo: RSA-3252-B

Marca: RF INDUSTRIES,LTD

Q 160.77

Precio sujeto a cambios.

Solicitar cotización

Descargas

RSA-3252-Diagrama

Equipos Relacionados

RF INDUSTRIES,LTDRFF-1450-03

Conector F Hembra para PCB de Montaje Vertical, Níquel/ Estaño/ Polietileno.

Q 3.61

Ver producto

RF INDUSTRIES,LTDRFN-1014-1

Adaptador Barril en Línea de Conector N Macho a N Macho, Plata/ Oro/ Teflón.

Q 204.54

Ver producto

RF INDUSTRIES,LTDRFN-1021-5

Conector N Hembra de Montaje de Panel con 4 perforaciones a 12.7 mm, soldable.

Q 147.94

Ver producto

RF INDUSTRIES,LTDRFN-1035-1

Adaptador en Línea, de Conector N Macho a UHF Hembra (SO-239), Plata/ Oro/ Teflón.

Q 168.37

Ver producto

RF INDUSTRIES,LTDRSA-3477

Adaptador en Línea de Conector SMA Hembra a N Hembra, Níquel/ Oro/ Teflón.

Q 168.37

Ver producto

RF INDUSTRIES,LTDRFF-1402-08

Conector F Macho, 75 Ohm, Plegable para Cable RG-6/U sin pin, Niquel/Polietileno.

Q 22.25

Ver producto

RF INDUSTRIES,LTDRFA-4215

Pinzas Pela-cable y Corte para cables calibres del 10 al 22, viene en 6 pulgadas (15.3 cm) de Largo.

Q 373.64

Ver producto

Especificaciones

Características Principales

Montaje en Chasis
Anillo Plegable
Impedancia: 50 Ohms

Especificaciones Técnicas

Frecuencia: 0-12.4 GHz
Voltaje: 500 V rms Máx. a nivel del mar
Resistencia de Aislamiento: 5k M Ohms mín.
Rango de Temperatura: -65°C a 165°C
Pérdida de Inserción: 0.06 dB Máx. x f(GHz)

Materiales y Construcción

Cuerpo: Bronce Niquelado
Contacto: Berilio-Cobre con baño de Oro
Aislamiento Dieléctrico: PTFE
Ferrule: Bronce Niquelado
Tubo de Encogido: Negro

Compatibilidad

Cable: RG-174/U, RG-316/U, Alpha 9174, 9316, Belden 8216, 83269, 83284, 84316, Times LMR-100

Dimensiones

Diámetro Exterior: 0.425' (10.80mm)
Longitud: 0.760' (19.30mm)
Espesor Máx. Panel: 0.125' [3.2mm]
Diámetro de Panel: 0.205' (5.20mm)

Montaje y Ensamble

Tipo de Montaje: Posterior de Panel
Modo de Ensamble: Anillo Plegable
Diámetro de Crimpado: .130' y .052'
Sello: Sin Sello

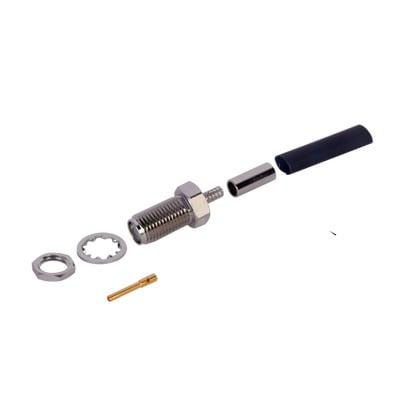

Imagen del Producto

Estándares y Cumplimiento

Cumple con ROHS
Diseño confidencial propiedad de RF INDUSTRIES
