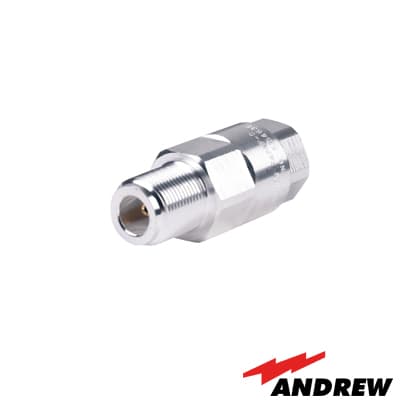

Conector N hembra para cable FSJ4-50B
Características
- Conector tipo N hembra para conexión fiable
- Compatible con cable FSJ4-50B (1/2 pulgada)
- Diseño auto-expandible para fácil ensamblaje
- Cuerpo plateado para mayor durabilidad
- Contacto central de oro para alta conductividad
- Rango de temperatura ampliado (-55°C a +85°C)
- ver más
Modelo: F4PNF-C
Marca: ANDREW / COMMSCOPE
Q 695.91
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características principales
- Conector tipo N hembra para conexión fiable
- Compatible con cable FSJ4-50B (1/2 pulgada)
- Modo de ensamble auto-expandible para facilidad
- Cuerpo plateado para durabilidad y resistencia
- Contacto central de oro para conductividad superior
Especificaciones generales
- Tipo: Conector N hembra
- Estilo del cuerpo: Recto
- Marca: HELIAX®
- Montaje: Recto
- Impedancia: 50 ohm
Especificaciones eléctricas
- Frecuencia operativa: 0 – 12000 MHz
- Impedancia del cable: 50 ohm
- IMD de 3er orden: -120 dBm @ 910 MHz
- Voltaje RF operativo: 707.00 Vrms
- Resistencia contacto exterior: ≤ 0.30 mΩ
- Resistencia contacto interior: ≤ 2.00 mΩ
- Resistencia aislamiento: ≥ 5000 MΩ
- Potencia promedio: 0.6 kW @ 900 MHz
- Potencia pico: 10.00 kW
- Pérdida de inserción: 0.05 dB típico
- Efectividad de blindaje: -110 dB
Especificaciones mecánicas
- Método de conexión exterior: Auto-flare
- Método de conexión interior: Cautivo
- Revestimiento exterior: Trimetal
- Revestimiento interior: Oro
- Durabilidad conexión: 25 ciclos
- Durabilidad interfaz: 500 ciclos
- Fuerza de retención: 890 N | 200 lbf
- Par de torsión: 5.42 N·m | 48.00 in lb
- Fuerza de inserción: 66.72 N | 15.00 lbf
- Presurizable: No
Especificaciones ambientales
- Rango temperatura operación: -55 °C a +85 °C
- Rango temperatura almacenamiento: -55 °C a +85 °C
- Profundidad inmersión: 1 m
- Prueba inmersión: IEC 60529:2001, IP68
- Prueba chorros agua: IEC 60529:2001, IP66
- Resistencia humedad: MIL-STD-202F, Método 106F
- Choque mecánico: MIL-STD-202F, Método 213B
- Ciclo térmico: MIL-STD-202, Método 107
- Vibración: MIL-STD-202F, Método 204D
- Corrosión: MIL-STD-1344A, Método 1001.1
Dimensiones
- Tamaño nominal: 1/2 pulgada
- Diámetro: 22.00 mm | 0.87 pulgadas
- Longitud: 53.01 mm | 2.09 pulgadas
- Peso: 95.26 g | 0.21 lb
Certificaciones
- RoHS: 2011/65/EU Cumple por Exención
- China RoHS: SJ/T 11364-2006
- ISO 9001: 9001:2008
Rendimiento VSWR
- 0–1000 MHz: VSWR 1.03 | Pérdida retorno 36.00 dB
- 1000–2300 MHz: VSWR 1.05 | Pérdida retorno 32.00 dB
- 2300–3000 MHz: VSWR 1.07 | Pérdida retorno 29.00 dB
- 3000–4000 MHz: VSWR 1.17 | Pérdida retorno 22.00 dB
- 4000–8000 MHz: VSWR 1.38 | Pérdida retorno 16.00 dB
- 8000–10200 MHz: VSWR 1.5 | Pérdida retorno 14.00 dB
