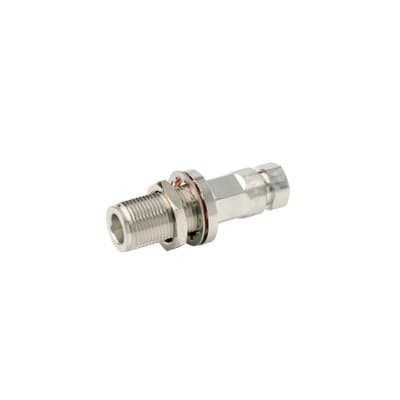

Conector N Hembra de chasis para cable FSJ1-50A

Características

Conector tipo N hembra para chasis
Modo de ensamble auto-sujetado
Contacto central de oro soldable
Aislante dieléctrico de teflón
Compatible con cable FSJ1-50A (1/4")
Impedancia 50 ohm, frecuencia hasta 6000 MHz
ver más

Modelo: F1PNF-BHC

Marca: ANDREW / COMMSCOPE

Q 403.47

Precio sujeto a cambios.

Solicitar cotización

Descargas

Hoja técnica Instalación

Equipos Relacionados

ANDREW / COMMSCOPEF1TNM-HC

Conector N Macho para cable FSJ1-50A

Q 541.64

Ver producto

TOTAL GROUNDTG-45AB

Electrodo para corriente máxima de 45 Amp. con Filtro y Compuesto H2Ohm.

Q 6,028.20

Ver producto

TOTAL GROUNDTG-CR11

Conector de Bornes de 1/2" a Cable de Calibre 4 a 1/0 (AWG).

Q 182.29

Ver producto

EPCOM POWERLINEVGA-5M

Extensión de Cable VGA-VGA de 5 Metros (16.40 Pies)

Q 64.56

Ver producto

CAMBIUM NETWORKSCABEPMP

N000900L031A - Cable 3 circulos de Alimentación de CA para Injectores PoE en Equipos ePMP

Q 119.37

Ver producto

Times MicrowaveLMR-400

Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja Pérdida, 50 Ohms

Q 95.68

Ver producto

PRECISIONPST-3040-20P

Gabinete de Poliéster IP65 Uso en Intemperie (300 x 400 x 200 mm) con Placa Trasera Interior de Plástico (Incluye Chapa y Llave).

Q 1,003.35

Ver producto

PRECISIONPST-144-MA

Juego de Herramientas con 144 piezas totales. Pulgadas + Milimétricas. Presentación Maletín.

Q 1,984.08

Ver producto

KLEIN TOOLSCL-120-KIT

Kit de Amperímetro de Gancho (400A CA) con Probador de Fase y Divisor (para medir corriente sin cortar el cable).

Q 2,673.12

Ver producto

Especificaciones

Características Principales

Conector tipo N hembra para chasis
Modo de ensamble auto-sujetado
Contacto central de oro soldable
Aislante dieléctrico de teflón
Compatible con cable FSJ1-50A (1/4')

Especificaciones Eléctricas

Impedancia del conector: 50 ohm
Frecuencia de operación: 0 – 6000 MHz
Impedancia del cable: 50 ohm
IMD de 3er orden: -112 dBm @ 910 MHz
Voltaje de operación RF: 565.00 V vrms
Prueba de voltaje DC: 1600 V
Resistencia contacto exterior: 0.25 mOhm (máx.)
Resistencia contacto interior: 1.00 mOhm (máx.)
Resistencia de aislamiento: 5000 MOhm (mín.)
Potencia promedio: 0.4 kW @ 900 MHz
Potencia pico: 6.40 kW (máx.)
Efectividad de blindaje: -110 dB

Especificaciones Mecánicas

Acabado contacto exterior: Trimetal
Acabado contacto interior: Plata
Durabilidad de interfaz: 500 ciclos
Fuerza de retención: 450 N | 101 lbf
Par de torsión: 1.40 N·m | 1.03 ft lb
Fuerza de inserción: 124.55 N | 28.00 lbf
Par de prueba: 1.70 N·m | 1.25 ft lb
Fuerza de retención del acople: 445.00 N | 100.04 lbf
Tamaño nominal: 1/4 in
Diámetro: 22.10 mm | 0.87 in
Altura: 22.10 mm | 0.87 in
Longitud: 51.16 mm | 2.01 in
Peso: 59.20 g | 0.13 lb
Ancho: 22.10 mm | 0.87 in

Especificaciones Ambientales

Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
Temperatura almacenamiento: -65 °C a +125 °C (-85 °F a +257 °F)
Resistencia a la humedad: IEC 60068-2-3
Choque mecánico: IEC 60068-2-27
Choque térmico: IEC 60068-2-14
Vibración: IEC 60068-2-6
Corrosión: IEC 60068-2-11

Cumplimiento y Certificaciones

RoHS: 2011/65/EU Cumple por Exención
China RoHS: SJ/T 11364-2006 Por encima del valor MCV
ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad

VSWR / Return Loss

824–2700 MHz: VSWR 1.04 / Return Loss 34.00 dB
3000–6000 MHz: VSWR 1.25 / Return Loss 19.00 dB
