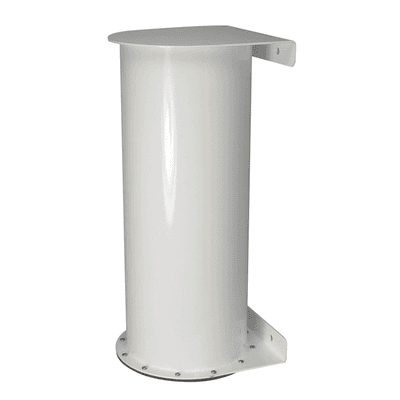

Amplificador de Punta de Torre para 793-824 MHz, 31 MHz de Ancho de Banda, 18-24 Vcc. N Hembras.

Modelo: DS7TMA31

Marca: DB SPECTRA

Precio sujeto a cambios.

LNA duales redundantes acoplados en cuadratura.
Derivación automática de LNA en caso de condición de alarma de LNA o pérdida de energía.
Proporciona más de 120 dB de aislamiento en las bandas portadoras de TX de 700 y 800 MHz. Evita que los portadores de alto nivel ingresen al sistema de recepción para garantizar un rendimiento óptimo de sensibilidad de recepción.
Modelos de frecuencia de banda estrecha disponibles para proteger aún más a los receptores.
Caja de aluminio resistente a la intemperie. SS304, opción de acero inoxidable calibre 11 disponible.
Estándar de puerto de prueba para pruebas precisas de sensibilidad RX.

Especificaciones Eléctricas

Rango de frecuencia: 793-824 MHz
Ganancia TTA (típica): 21 dB
Figura de ruido del sistema TTA (típica): 3 dB
Entrada del sistema IP3: +15 dBm mín.
Pérdida de retorno (típica): 14 dB
Acoplamiento del puerto de prueba (típico): 30 dB
Entrada de fuente de alimentación (nominal): 18 y 24 Vdc
Corriente de funcionamiento (típica): 600 mA
Supresión de sobretensiones: 18 KA ANSI C62.1, forma de onda 8/20, 110 julios

Especificaciones LNA

Tipo: Amperios redundantes acoplados en cuadratura (A y B)
Redundancia dual: dos amplificadores independientes con conmutación automática de amplificador de respaldo
Derivación del amplificador: Derivación automática o manual de los amperios en caso de alarmas de amperios o corte de energía
Ganancia LNA: 30dB
Figura de ruido LNA: 0,8 dB

Especificaciones del Filtro

Ancho de banda del filtro: consulte el rango de frecuencia en la información para pedidos
Aislamiento de filtro: > 120 dB @ 851-869 MHz y 763-776 MHz

Especificaciones Mecánicas

Construcción: Aluminio; OPCIONAL: SS304 Inoxidable calibre 11 con 0.120” de espesor
Medioambiental/Acabado: Recipiente resistente a la intemperie, con protección UV, recubrimiento en polvo blanco
Conector de antena RX: Modelos TMA – N (F); Modelos TMD – DIN (F)
Conector de salida RX: Modelos TMA – N (F); Modelos TMD – DIN (F)
Conector de entrada del puerto de prueba: Modelos TMA – N (F); Modelos TMD – DIN (F)
Rango de temperatura: -30°C a +60°C
Hardware de Montaje: Abrazaderas DB380 para tuberías de hasta 3,5” de diámetro exterior

Dimensiones

Ancho: 9 pulgadas (228,6 mm)
Altura: 21,25 pulgadas (539,75 mm)
Profundidad: 13,25 pulgadas (336,55 mm)
Peso (carcasa de aluminio): 21 libras (9,5 kg)
Peso (carcasa de acero inoxidable): 45 libras (20,5 kg)

*Pregunte por tiempo de Entrega.
