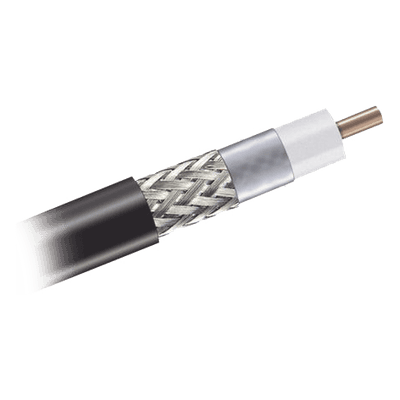

Cable Coaxial / Blindaje 90% / Conductor CCA / 50 Ohms / 300m (984.25 pies)
Características
- Blindaje dual de cobre estañado y aluminio
- Conductor CCA para óptima relación rendimiento-peso
- Espuma de polietileno con factor de velocidad 85%
- Atenuación controlada de 19.40 dB/100m a 2 GHz
- Operación extrema de -40°C a +85°C
- Efectividad de blindaje superior a 90 dB
- ver más
Modelo: CNT-400/1000
Marca: ANDREW / COMMSCOPE
Q 16,456.99
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Cable coaxial de alto rendimiento diseñado para aplicaciones de radiofrecuencia y telecomunicaciones profesionales. Su blindaje del 90% con cobre estañado y cinta de aluminio garantiza protección superior contra interferencias electromagnéticas. El conductor interno de cobre revestido de aluminio (CCA) ofrece una combinación óptima de conductividad y ligereza estructural. La impedancia de 50 ohms asegura compatibilidad con sistemas de transmisión de alta frecuencia. La construcción con espuma de polietileno proporciona estabilidad dieléctrica y factor de velocidad del 85%. Su rango de temperatura extendido permite instalación y operación en condiciones ambientales severas.
Características Principales
- Blindaje dual: 90% cobre estañado + cinta de aluminio
- Conductor interno CCA (Cobre Revestido de Aluminio)
- Aislamiento de espuma de polietileno, factor de velocidad 85%
- Impedancia 50 Ω para RF de alta frecuencia
- Atenuación 19.40 dB/100m a 2000 MHz
- Temperatura de operación: -40°C a +85°C
- Certificación RoHS y norma ISO 9001:2008
Especificaciones Técnicas
Tipo de Cable
CNT-400
Impedancia
50 Ω
Longitud
300 m (984.25 pies)
Peso
0.118 kg/m
Dimensiones
Diámetro Exterior
10.29 mm
Diámetro sobre Dieléctrico
7.24 mm
Diámetro sobre Cinta
7.39 mm
Diámetro Conductor Interno
2.74 mm
Especificaciones Eléctricas
Capacitancia
78.0 pF/m
Resistencia DC Conductor Interno
4.690 Ω/km
Resistencia DC Conductor Externo
5.610 Ω/km
Tensión de Prueba en Chaqueta
4000 V RMS
Efectividad de Blindaje
>90 dB
Potencia Pico
16.0 kW
Atenuación a 30 Metros
| Frecuencia | Atenuación |
|---|---|
| 30 MHz | 1.5 dB |
| 50 MHz | 1.9 dB |
| 100 MHz | 2.7 dB |
| 200 MHz | 3.9 dB |
| 400 MHz | 5.7 dB |
| 600 MHz | 7.1 dB |
| 800 MHz | 8.3 dB |
| 1000 MHz | 9.4 dB |
| 1500 MHz | 11.7 dB |
| 2000 MHz | 13.7 dB |
