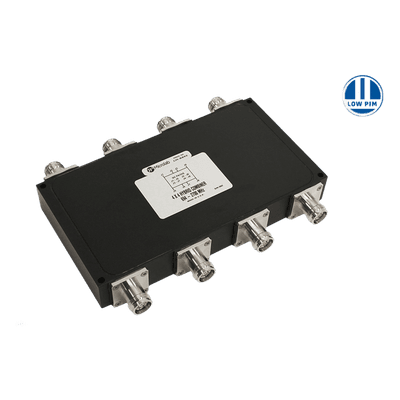

Microlab modelo: CM-88KE

La serie CM-88K de Microlab es una matriz híbrida 4x4 de acopladores direccionales diseñada para combinar o dividir señales de RF en aplicaciones inalámbricas de banda ancha. Opera en el rango de frecuencias de 617 a 2700 MHz, cubriendo las principales bandas celulares y de comunicaciones inalámbricas, con un acoplamiento nominal de 6 dB que varía según la sub-banda de operación. Cada uno de los cuatro puertos de entrada soporta una potencia promedio de 150 W y picos de hasta 3 kW, con un aislamiento típico de 23 dB entre puertos y una pérdida de retorno superior a 18 dB. El diseño garantiza un rendimiento de intermodulación pasiva (PIM) excepcionalmente bajo de -161 dBc (-118 dBm), probado con dos tonos de +43 dBm, lo que lo hace idóneo para sistemas DAS e infraestructura inalámbrica compartida. Diseñado para soportar las condiciones más exigentes. Certificación IP68 contra polvo y agua, y resistencia a la corrosión validada mediante pruebas aceleradas de niebla salina bajo ASTM-B117 — el estándar de la industria para ambientes marinos y costeros. Con conectores Triplate disponibles en versiones 4.3-10 (CM-88KE) y 7/16 DIN (CM-88KD). Es importante notar que la relación de fase de las salidas en este modelo no es consistente, y todos los puertos no utilizados deben terminarse externamente con cargas de 50 Ω con rendimiento PIM adecuado y pérdida de retorno superior a 32 dB.
