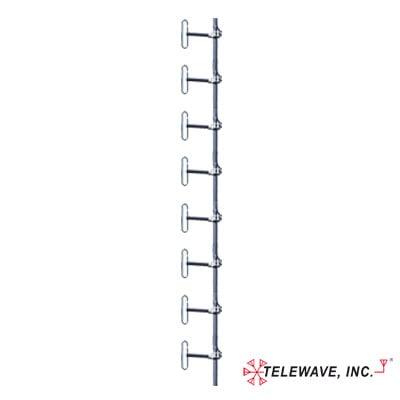

Antena Base UHF, de 8 Dipolos, Rango de Frecuencia 406 - 512 MHz.
Características
- 8 dipolos con ganancia de 7/12 dB
- Rango de frecuencia 406-512 MHz
- Potencia máxima 500 watts
- Conector N macho integrado
- Resistencia al viento 241 km/h
- Espaciado ajustable para patrones omnidireccional/direccional
- ver más
Modelo: ANT-450D7-12
Marca: TELEWAVE, INC
Q 114,281.11
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Rango de Frecuencia: 406-512 MHz
- Número de Dipolos: 8
- Ganancia: 7/12 dB
- Ancho de Banda: 106 MHz
- Potencia Máxima: 500 Watts
- Conector: N Macho
- Resistencia al Viento: 241 km/h
- Montaje: Incluye soporte (no incluye mástil)
Especificaciones de Instalación
- Diámetro del Mástil: 1.5' - 2.5'
- Longitud Mínima del Mástil: 12'4' (3.76 m)
- Espaciado Vertical: 19.375' (492 mm)
- Espaciado Horizontal: 6.5' (165 mm)
- Tipo de Mástil: Tubo Galvanizado Schedule 40 de 1.5'
- Material: Aluminio resistente a la corrosión
- Protección contra agua: Sellado requerido en conectores
Notas de Instalación
El dipolo debe estar centrado en el soporte para prevenir inclinación del haz. El espaciado vertical entre elementos debe seguir las especificaciones técnicas para asegurar el patrón de radiación óptimo.
Para instalaciones en mástiles menores a 1.5', se requieren los shims ANTS420 para asegurar una fijación segura y precisa. El espaciado horizontal debe medirse desde la cara del mástil hasta el centro del bucle del dipolo.
El compuesto anti-oxidante debe aplicarse en todos los puntos de unión para facilitar futuros mantenimientos. Los conectores deben sellarse con cinta impermeable o material de sellado adecuado.
Aplicaciones
Diseñada para aplicaciones profesionales en servicios públicos, comunicaciones industriales y redes de seguridad. La antena permite configuración omnidireccional o direccional según la disposición de los dipolos, ofreciendo flexibilidad para adaptarse a diferentes escenarios de cobertura.
Compatible con torres pequeñas como Rohn 25 y 45 cuando se utilizan los shims ANTS420. Ideal para sistemas de comunicaciones donde se requiere alta potencia y resistencia a condiciones ambientales extremas.
