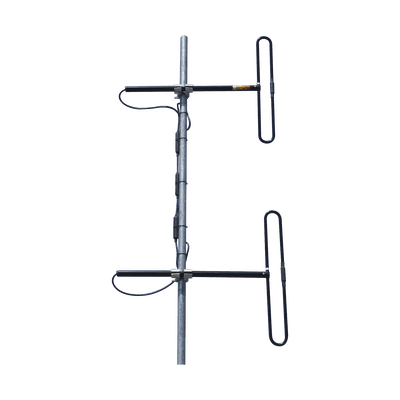

Antena Base Aérea de 2 Dipolos, 110-138 MHz, 3-5.6 dB, 28 MHz, 500 Watt, N Macho.
Características
- Rango de frecuencia 110-138 MHz
- Ganancia ajustable 3-5.6 dBi
- Diseño de 2 dipolos configurables
- Potencia máxima 500 Watts
- Conector N Macho en cable
- Resistencia al viento 201 km/h
- ver más
Modelo: ANT-120D3
Marca: TELEWAVE, INC
Q 38,379.38
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Rango de Frecuencia: 110-138 MHz
- Dipolos: 2
- Ganancia: 3-5.6 dBd
- Ancho de Banda: 28 MHz
- Potencia: 500 Watts
- Impedancia: 50 Ohm
- VSWR: 1:1.5 o menor
- Apertura Vertical (3/8λ): 34º
- Conector: N Macho en cable de alimentación
- Protección: Aterrizaje en CD
- Resistencia al Viento: 201 km/h
- Dimensiones: 3.02 x 1.14 m
- Peso: 6.8 kg (antena + abrazaderas)
Especificaciones de Montaje
- Espaciado Horizontal: 22' (1/4λ), 2'9' (3/8λ), 3'9' (1/2λ)
- Espaciado Vertical: 6'2'
- Longitud de Mástil: 10' 23'
- Extensión de Mástil: 6'2'
- Tipo de Mástil: 2.0' Schedule 40 Galvanized Pipe
- Abrazaderas: Funcionan correctamente en mástiles de 1.5' a 2.5' de diámetro
- Shims ANTS420: Requeridos para mástiles de 1'-1.5'
- Instalación: Drenaje en la parte inferior
Patrones de Radiación
- Configuración de patrones ajustables en campo
- Ajuste mediante espaciado horizontal desde la torre
- Patrones disponibles: Circular, Cardioid, Bidireccional
- Medición: Desde la cara del mástil al centro del dipolo
- Centrado requerido en soportes para prevenir inclinación
Notas de Instalación
- Mástiles de longitud mínima para control de patrón
- Extensión aplicada en parte superior e inferior del array
- Mástiles más largos son aceptables
- Drenaje requerido en la parte inferior
- Corrección de factor para características físicas de dipolos grandes
Información Técnica Adicional
- Factor de Corrección: Incluido en dimensiones de espaciado
- Configuración: Array de 2 dipolos
- Compatibilidad: Mástiles Rohn 25 y 45 con shims
- Recomendación: Centrado en soportes para prevenir inclinación
