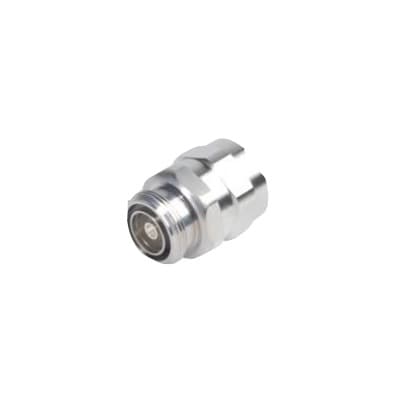

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX

Características

Conector DIN 7-16 hembra de alta calidad
Modo de ensamble auto-expandible para fácil instalación
Cuerpo plateado para resistencia a la corrosión
Contacto central de oro para conductividad superior
Aislante dieléctrico de teflón para alta estabilidad
Impedancia 50 ohm, frecuencia hasta 5000 MHz
ver más

Modelo: 78-EZDF

Marca: ANDREW / COMMSCOPE

Q 683.43

Precio sujeto a cambios.

Solicitar cotización

Descargas

Hoja técnica Instalación automatizada Instalación manual

Equipos Relacionados

EPCOM POWERLINEJR-52

Adaptador Macho Tipo Jack de 3.5 mm (0.14 Pulgadas) Polarizado de 12 Vcc / Terminales Tipo Tornillo / Polarizado (+/-) / Ideal para Cámaras de Video Vigilancia

Q 6.51

Ver producto

EPCOM TITANIUMTT-101-F-TURBO

Kit de Transceptores (Baluns) con Terminal PUSH SUPERIOR, Resolución 4K , Cable flexible COAXIAL Blindado / COAXITRON / AUDIO POR COAXITRON / Menu OSD /Conector 100% COBRE / protección TVS, Calidad PREMIUM

Q 45.57

Ver producto

EPCOMEP-865-17

Kit Amplificador de Señal Celular de UNA banda de frecuencia / Mejora las llamadas convencionales / Soporta los datos de las tecnologías 2G y 3G de TELCEL, AT&T y MOVISTAR / Puede cubrir un espacio de hasta 140 m2.

Q 1,486.57

Ver producto

SYSCOM TOWERSSLM-ANG-2G

Ancla Aleta de 3 Orificios con 2 Puntos de Fijación. Uso en Fijación de mástiles. Galvanizado por Inmersión en Caliente.

Q 250.48

Ver producto

PRECISIONPST-4060-25A

Gabinete de Acero IP66 Uso en Intemperie (400 x 600 x 250 mm) con Placa Trasera Interior Metálica y Compuerta Inferior Atornillable (Incluye Chapa y Llave T).

Q 1,493.44

Ver producto

PRECISIONPST-3040-20P

Gabinete de Poliéster IP65 Uso en Intemperie (300 x 400 x 200 mm) con Placa Trasera Interior de Plástico (Incluye Chapa y Llave).

Q 1,003.35

Ver producto

PRECISIONPST-144-MA

Juego de Herramientas con 144 piezas totales. Pulgadas + Milimétricas. Presentación Maletín.

Q 1,984.08

Ver producto

KLEIN TOOLSVDV226-110

Ponchadora/Pelacables/Cortacables con Matraca para Conectores Pass-Thru RJ45 y Conectores Estándar RJ11/RJ12.

Q 2,552.48

Ver producto

SYSCOM VIDEODS-1280-ZJ-XS-P

Caja de Conexiones Plástica Compatible con Cámaras epcom / HIKVISION / Uso en Exterior

Q 100.00

Ver producto

Especificaciones

Características Principales

Conector DIN 7-16 hembra de alta calidad
Modo de ensamble auto-expandible para fácil instalación
Cuerpo plateado para resistencia a la corrosión
Contacto central de oro para conductividad superior
Aislante dieléctrico de teflón para alta estabilidad

Especificaciones Eléctricas

Impedancia: 50 ohm
Frecuencia de operación: 0 – 5000 MHz
Impedancia del cable: 50 ohm
IMD de 3er orden: típico -116 dBm @ 1800 MHz
Tensión de prueba DC: 4000 V
Resistencia contacto externo: máx. 1.50 mΩ
Resistencia contacto interno: máx. 0.40 mΩ
Resistencia de aislamiento: mín. 5000 MΩ
Potencia de pico: máx. 40.00 kW
Pérdida de inserción: típica 0.05 dB

Especificaciones Mecánicas

Estilo del cuerpo: Recto
Método de fijación contacto externo: Abrazadera
Método de fijación contacto interno: Cautivo
Revestimiento contacto externo: Trimetal
Revestimiento contacto interno: Plata
Durabilidad de fijación: 25 ciclos
Durabilidad de interfaz: 50 ciclos
Fuerza de retención: 1334 N | 300 lbf
Par de retención: 8.13 N·m | 72.00 in lb
Fuerza de inserción: 200.17 N | 45.00 lbf

Especificaciones Ambientales

Temperatura de operación: -40 °C a +85 °C (-40 °F a +185 °F)
Temperatura de almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
Profundidad de inmersión: 1 m
Prueba de inmersión: Mated (IEC 60529:2001, IP68)
Prueba de chorros de agua: Mated (IEC 60529:2001, IP66)
Prueba de resistencia a la humedad: IEC 60529, IP68
Prueba de choque mecánico: IEC 60068-2-27
Prueba de vibración: IEC 60068-2-6
Prueba de corrosión: IEC 60068-2-11, Condición Ka

Dimensiones

Tamaño nominal: 7/8 in
Diámetro: 37.10 mm | 1.46 in
Longitud: 47.90 mm | 1.89 in
Peso: 136.60 g | 0.30 lb

Condiciones Estándar

Atenuación, temperatura ambiente: 20 °C | 68 °F
Potencia promedio, temperatura ambiente: 40 °C | 104 °F

Return Loss/VSWR

50–1000 MHz: VSWR 1.02 | Pérdida de retorno 40.00 dB
1000–1900 MHz: VSWR 1.03 | Pérdida de retorno 38.00 dB
1900–2200 MHz: VSWR 1.04 | Pérdida de retorno 34.00 dB
2200–2700 MHz: VSWR 1.06 | Pérdida de retorno 31.00 dB
2700–3600 MHz: VSWR 1.07 | Pérdida de retorno 30.00 dB
3600–5000 MHz: VSWR 1.09 | Pérdida de retorno 27.00 dB

Conformidad Regulatoria

RoHS: 2011/65/EU Conforme por Exención
China RoHS: SJ/T 11364-2006 Por encima del valor máximo de concentración (MCV)
ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
