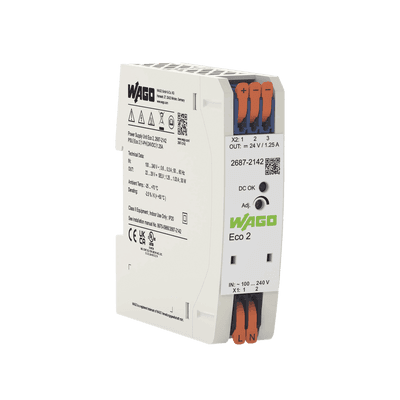

Fuente de Alimentación Eco 2 / Monofásica / 24V DC / 1.25A / 30W / Push-in CAGE CLAMP® / Carril DIN / SELV-PELV / IP20
Características
- Fuente 24V DC 1,25A con potencia de salida 30W
- Rango de entrada amplio AC 90-264V monofásico
- Tecnología Push-in CAGE CLAMP® para conexión rápida
- Eficiencia del 88% y temperatura operativa -25°C a +70°C
- Indicador LED DC OK y protección contra cortocircuitos
- Montaje en carril DIN-35 con dimensiones 25x100x90mm
- ver más
Modelo: 2687-2142
Marca: WAGO
Q 1,205.72
Precio sujeto a cambios.
Descargas
WAGO modelo: 2687-2142
Fuente de alimentación industrial Eco 2 monofásica diseñada para aplicaciones profesionales en automatización y control. Entrega una tensión nominal de 24V DC con corriente de salida de 1.25A y potencia máxima de 30W. Incorpora tecnología de conexión Push-in CAGE CLAMP® para terminación rápida sin herramientas. Cumple con estándares de seguridad SELV/PELV según EN 61010/UL 61010, ofreciendo protección eléctrica avanzada. Ideal para montaje en carril DIN-35 en entornos industriales con rango de temperatura de operación desde -25°C hasta +70°C.
Características Generales
- Tipo: Fuente de alimentación monofásica
- Serie: Eco 2
- Enfriamiento: Convección natural en montaje horizontal
- Conexión: Terminales con tecnología Push-in CAGE CLAMP®
- Indicación: LED verde DC-OK
- Montaje: Carril DIN-35
- Protección: IP20 conforme EN 60529
- Marcaje: Ranura para tarjetas WMB y tiras de marcadores
Entrada
- Fases: 1
- Tensión nominal: 1 x AC 100-240 V
- Rango de tensión: 1 x AC 90-264 V
- Frecuencia: 50-60 Hz
- Corriente entrada: ≤ 0,3 A (230V); ≤ 0,6 A (100V)
- Corriente irrupción: ≤ 10 A (después de 1 ms)
- PFC: Pasivo
- Tiempo mantenimiento: ≥ 120 ms (230V); ≥ 15 ms (110V)
Salida
- Tensión nominal: DC 24 V (SELV)
- Rango tensión: DC 22-29 V (regulable)
- Configuración predet.: DC 24 V
- Corriente nominal: 1,25 A (24VCC)
- Potencia nominal: 30 W
- Desviación control: ≤ 1 %
- Ondulación residual: ≤ 30 mV (Pico a pico, 230VCA)
- Sobrecarga: Constante hasta 125%; auto-reinicio cortocircuito
Físicas y Eléctricas
- Anchura: 25 mm (0.984 in)
- Altura: 100 mm (3.937 in)
- Profundidad: 90 mm (3.54 in)
- Peso: 160 g
- Conductores: 0.2-4 mm² / 24-12 AWG (rígido y flexible)
- Fusible interno: T 1 A / 250 VCA
- Prefusible: 16 A (EEUU/Canadá: 15 A)
Ambientales y Seguridad
- Temp. operación: -25°C a +70°C (arranque -40°C)
- Temp. almacenamiento: -40°C a +85°C
- Humedad: 5-96% (sin condensación)
- Altitud máxima: 5000 m
- Tensión aislamiento: 3510 V (pri-sec, CA)
- Clase protección: II
- MTBF: > 1,000,000 h (CEI 61709)
Eficiencia y Protecciones
- Pérdida potencia: ≤ 0,2 W (sin carga); ≤ 4,3 W (nominal)
- Eficiencia: 88% (típica)
- Protección cortocircuito: Sí
- Protección circuito abierto: Sí
- Conexión paralelo: Sí
- Conexión serie: Sí
- Resistencia inversión: ≤ DC 35 V
Normativas y Certificaciones
- CE: Conforme
- EN 61010-1: Cumplimiento
- EN 61010-2-201: Cumplimiento
- EN 61204-3: Cumplimiento
- UL 61010-1: Certificado E255817
- UL 61010-2-201: Certificado E255817
- UL 121201: Certificado E198726 (áreas peligrosas)
- SEMI F47: Cumplimiento
